止水鋼板的生產：1、加工制作

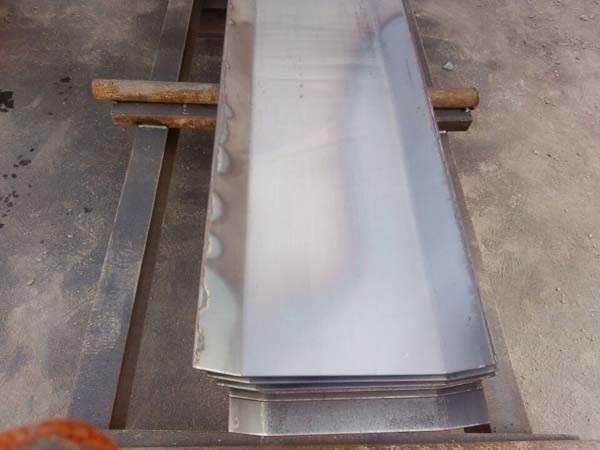

①止水鋼板加工，按設計要求統一切割加工成型后，切割成3米長的止水鋼板。
2、工藝流程
2.1止水鋼板 定位—止水鋼板固定—接頭焊接—剪力墻拉筋及定位鋼筋焊接—檢查驗收①止水鋼板位置確定好后，用墻體拉鉤筋臨時上下加緊固定，然后進行鋼板接縫焊接。止水鋼板接縫焊接止水鋼板搭接長度為50mm。鋼板焊接應分兩遍成活，接縫處應留2mm焊縫，第1遍施焊時，首先在中間、兩端點焊固定，然后從中間向上施焊直到上端，然后再從下端向中間施焊，第1遍完成后立即將藥皮用焊錘敲掉，檢查有無砂眼、漏焊處，如有應進行補焊。第二遍從下端開始施焊。②止水鋼板定位筋設置，沿止水鋼板方向，采用鋼筋焊接；一端焊接在止水鋼板上，另一端焊在鋼筋上對其進行定位兩側對稱設置。③剪力墻拉筋設置，由于剪力墻拉筋間距較小，中間總有一道穿過止水鋼板，止水鋼板接縫焊好后，在穿過止水鋼板的拉筋處把拉筋切斷，然后焊接在止水鋼板上，并在其拉筋切斷位置處加設一道拉筋，作為拉筋的補強鋼筋,具體做法見附圖.
3、檢查驗收
止水鋼板焊好后，應進行自檢，檢查有無砂眼、斷焊、漏焊或焊縫不飽滿之處，不符合要求的進行返工處理。定位鋼筋是否焊接牢固；附加拉筋是否加設，如若未設置或焊接不牢，將對其重新焊接或加設。檢查合格后，報監理工程師檢查驗收。
止水鋼板的質量標準：
1、止水鋼板焊縫必須飽滿，無夾渣，焊縫高度滿足要求，焊縫無砂眼，無燒傷、咬邊現象，接縫處鋼板和螺桿無變形、翹曲現象，止水鋼板的位置、標高正確；
2、材料進場后對止水鋼板的外觀質量進行檢查，斷面不符合要求的進行退換或截掉不用。
3、應盡量保證止水鋼板在墻體中線上。
4、止水鋼板的兩塊鋼板之間的焊接要飽滿，確保不滲水，一般是雙面焊；止水螺桿安裝后孔洞沒有縫隙，止水片無損壞。
5、止水鋼板墻體轉角處得處理：①、整塊鋼板彎折；②、丁字形焊接；③、7字形焊接。
6、止水鋼板穿過柱箍筋時，可以將所穿過的箍筋斷開，制作成開口箍，電焊在鋼板上止水鋼板穿過剪力墻時，可以將所穿過的拉勾斷開，然后把兩端的拉鉤焊接在止水鋼板上。止水螺桿穿過剪力墻的時候，先保證止水螺桿的位置，然后盡量再保證剪力墻鋼筋的位置。
